Prodloužené závitníky

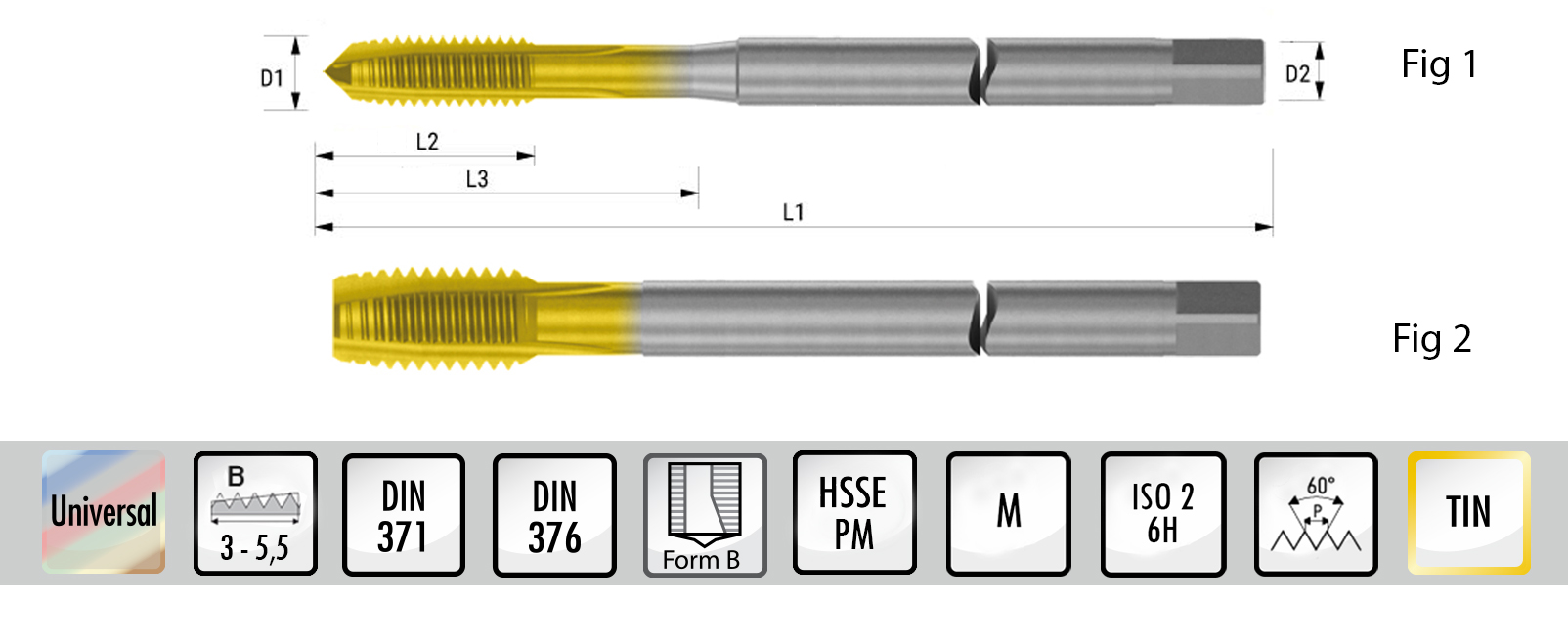

Popis:
- závitníky prodloužené přímé s povlakem
Objednací číslo | DIN | D1 | D2 | L1 | L2 | L3 | P | a | ![]() |
Fig |
024890 | 371 | M3 | 3,5 | 100 | 10 | 18 | 0,5 | 2,7 | 2,5 | 1 |
024891 | 371 | M4 | 4,5 | 125 | 12 | 21 | 0,7 | 3,4 | 3,3 | 1 |
024892 | 371 | M5 | 6 | 140 | 14 | 25 | 0,8 | 4,9 | 4,2 | 1 |
024893 | 371 | M6 | 6 | 160 | 16 | 30 | 1 | 4,9 | 5,0 | 1 |
024894 | 371 | M8 | 8 | 180 | 18 | 35 | 1,25 | 6,2 | 6,8 | 1 |
024895 | 371 | M10 | 10 | 200 | 20 | 39 | 1,5 | 8 | 8,5 | 1 |
024895 | 376 | M6 | 4,5 | 160 | 16 | - | 1 | 3,4 | 5 | 2 |
038707 | 376 | M8 | 6 | 180 | 18 | - | 1,25 | 4,9 | 6,8 | 2 |
038704 | 376 | M10 | 7 | 200 | 20 | - | 1,5 | 5,5 | 8,5 | 2 |
034530 | 376 | M12 | 9 | 220 | 24 | - | 1,75 | 7 | 10,2 | 2 |
038705 | 376 | M14 | 11 | 220 | 25 | - | 2 | 9 | 12 | 2 |
030041 | 376 | M16 | 12 | 220 | 27 | - | 2 | 9 | 14,0 | 2 |
037252 | 376 | M20 | 16 | 280 | 32 | - | 2,5 | 12 | 17,5 | 2 |

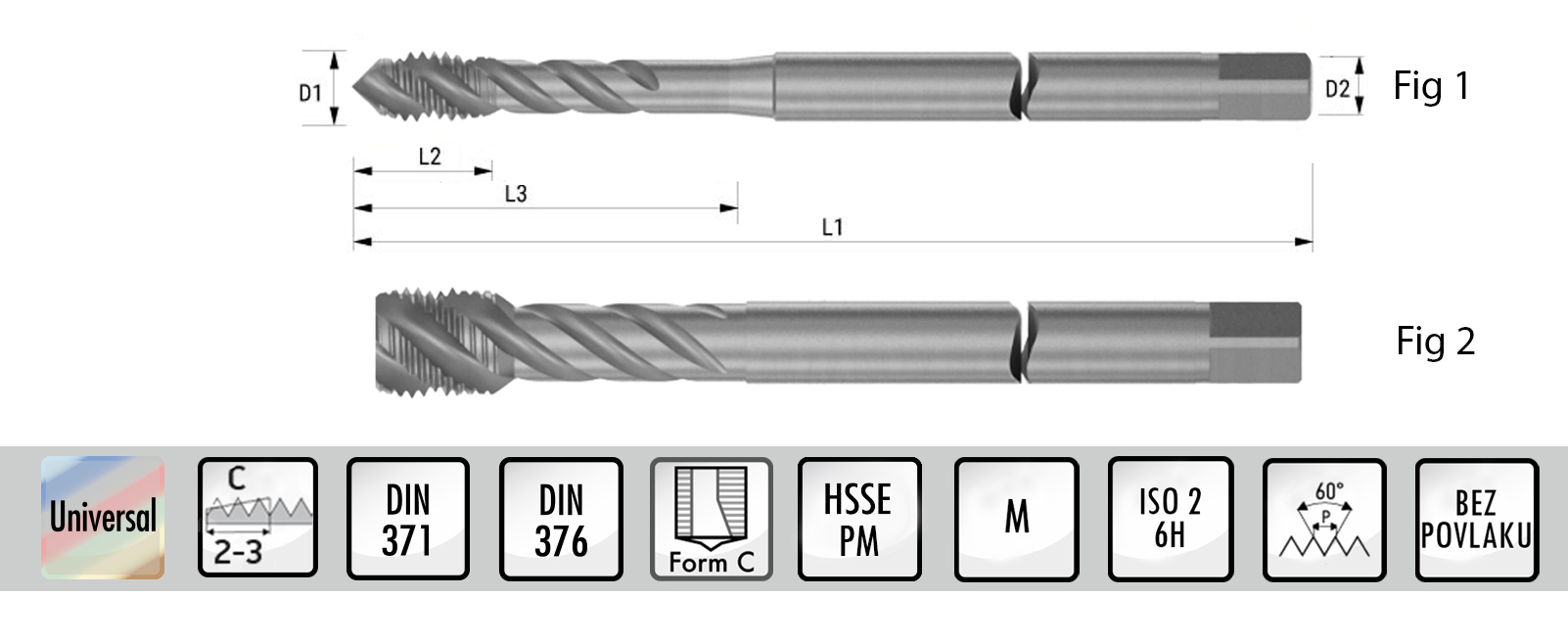

Popis:
- závitníky prodloužené spirálové
Objednací číslo | DIN | D1 | D2 | L1 | L2 | L3 | P | a | ![]() |
Fig |
033431 | 371 | M3 | 3,5 | 100 | 7 | 18 | 0,5 | 2,7 | 2,5 | 1 |
038702 | 371 | M4 | 4,5 | 125 | 8 | 21 | 0,7 | 3,4 | 3,3 | 1 |
710204 | 371 | M5 | 6 | 140 | 9 | 25 | 0,8 | 4,9 | 4,2 | 1 |
031413 | 371 | M6 | 6 | 160 | 10 | 30 | 1 | 4,9 | 5,0 | 1 |
038703 | 371 | M8 | 8 | 180 | 13 | 35 | 1,25 | 6,2 | 6,8 | 1 |
038701 | 371 | M10 | 10 | 200 | 15 | 39 | 1,5 | 8 | 8,5 | 1 |
038706 | 376 | M6 | 4,5 | 160 | 10 | - | 1 | 3,4 | 5 | 2 |
038707 | 376 | M8 | 6 | 180 | 13 | - | 1,25 | 4,9 | 6,8 | 2 |
038704 | 376 | M10 | 7 | 200 | 15 | - | 1,5 | 5,5 | 8,5 | 2 |
034530 | 376 | M12 | 9 | 220 | 18 | - | 1,75 | 7 | 10,2 | 2 |
038705 | 376 | M14 | 11 | 220 | 20 | - | 2 | 9 | 12 | 2 |
030041 | 376 | M16 | 12 | 220 | 20 | - | 2 | 9 | 14,0 | 2 |
037252 | 376 | M20 | 16 | 280 | 25 | - | 2,5 | 12 | 17,5 | 2 |

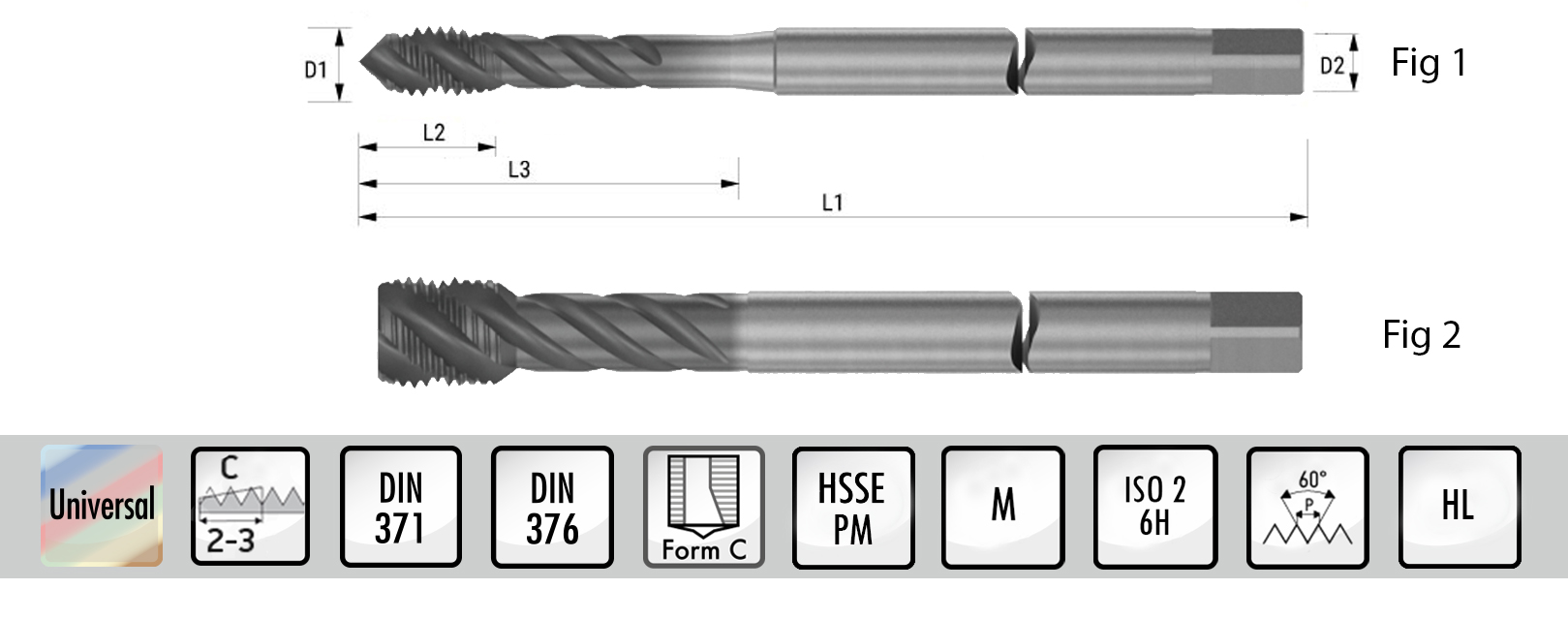

Popis:
- závitníky prodloužené spirálové s povlakem
Objednací číslo | DIN | D1 | D2 | L1 | L2 | L3 | P | a | ![]() |
Fig |
024896 | 371 | M3 | 3,5 | 100 | 7 | 18 | 0,5 | 2,7 | 2,5 | 1 |
024897 | 371 | M4 | 4,5 | 125 | 8 | 21 | 0,7 | 3,4 | 3,3 | 1 |
024898 | 371 | M5 | 6 | 140 | 9 | 25 | 0,8 | 4,9 | 4,2 | 1 |
017486 | 371 | M6 | 6 | 160 | 10 | 30 | 1 | 4,9 | 5,0 | 1 |
024899 | 371 | M8 | 8 | 180 | 13 | 35 | 1,25 | 6,2 | 6,8 | 1 |
024900 | 371 | M10 | 10 | 200 | 15 | 39 | 1,5 | 8 | 8,5 | 1 |
024911 | 376 | M6 | 4,5 | 160 | 10 | - | 1 | 3,4 | 5 | 2 |
024912 | 376 | M8 | 6 | 180 | 13 | - | 1,25 | 4,9 | 6,8 | 2 |
024913 | 376 | M10 | 7 | 200 | 15 | - | 1,5 | 5,5 | 8,5 | 2 |
024914 | 376 | M12 | 9 | 220 | 18 | - | 1,75 | 7 | 10,2 | 2 |
024915 | 376 | M14 | 11 | 220 | 20 | - | 2 | 9 | 12 | 2 |
024916 | 376 | M16 | 12 | 220 | 20 | - | 2 | 9 | 14,0 | 2 |
024917 | 376 | M20 | 16 | 280 | 25 | - | 2,5 | 12 | 17,5 | 2 |
Popis:
- závitníky prodloužené tvářecí s povlakem
Objednací číslo | DIN | D1 | D2 | L1 | L2 | L3 | P | a | ![]() |
024901 | 371 | M3 | 3,5 | 100 | 10 | 18 | 0,5 | 2,7 | 2,8 |
005028 | 371 | M4 | 4,5 | 125 | 12 | 21 | 0,7 | 3,4 | 3,7 |
024225 | 371 | M5 | 6 | 140 | 14 | 25 | 0,8 | 4,9 | 4,65 |
024191 | 371 | M6 | 6 | 160 | 16 | 30 | 1 | 4,9 | 5,55 |
024902 | 371 | M8 | 8 | 180 | 18 | 35 | 1,25 | 6,2 | 7,45 |
024903 | 371 | M10 | 10 | 200 | 20 | 39 | 1,5 | 8 | 9,35 |
