Řezací závitníky

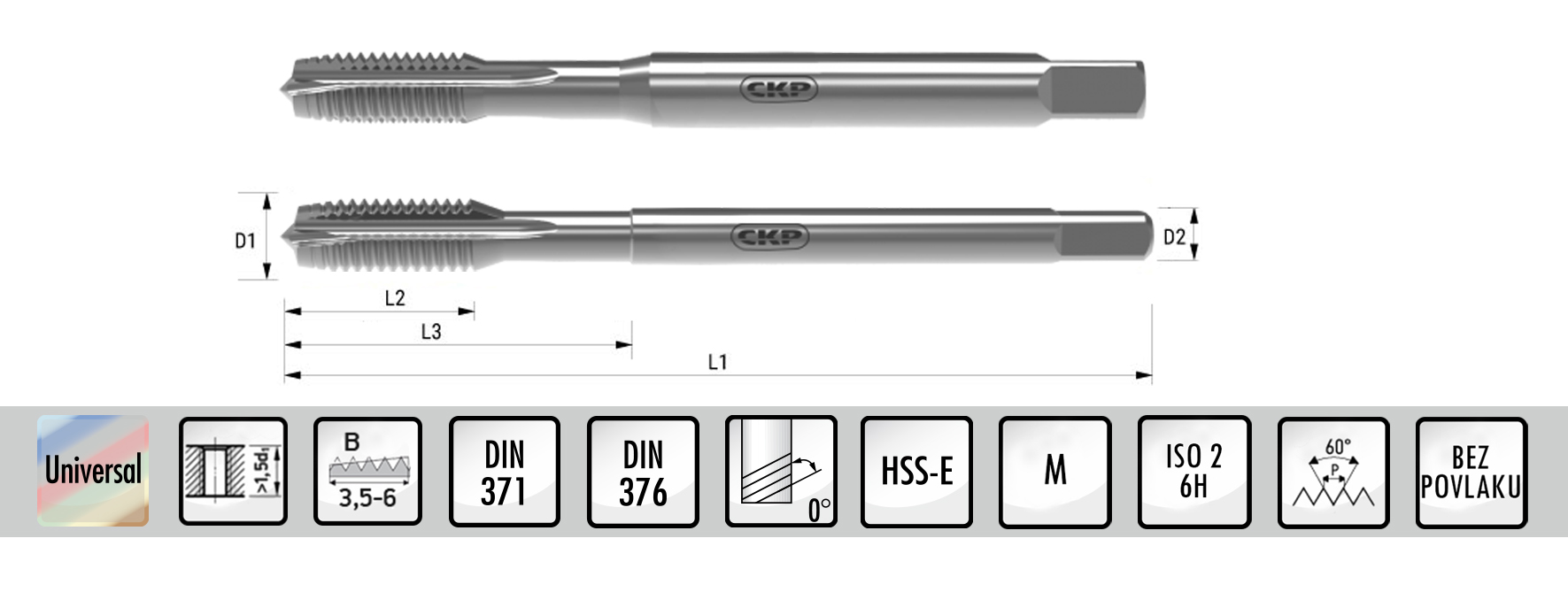

Popis:
- závitníky přímé
Objednací číslo | DIN | D1 | D2 | L1 | L2 | L3 | P | a | ![]() |
ZS03000371R | 371 | M3 | 3,5 | 56 | 9 | 18 | 0,5 | 2,7 | 2,5 |
ZS04000371R | 371 | M4 | 4,5 | 63 | 12 | 21 | 0,7 | 3,4 | 3,4 |
ZS05000371R | 371 | M5 | 6 | 70 | 13 | 25 | 0,8 | 4,9 | 4,2 |
ZS06000371R | 371 | M6 | 6 | 80 | 15 | 30 | 1 | 4,9 | 5,0 |
ZS08000371R | 371 | M8 | 8 | 90 | 18 | 35 | 1,25 | 6,2 | 6,8 |
ZS10000371R | 371 | M10 | 10 | 100 | 20 | 39 | 1,5 | 8 | 8,5 |
ZS10000376R | 376 | M10 | 7 | 100 | 20 | - | 1,5 | 5,5 | 8,5 |
ZS12000376R | 376 | M12 | 9 | 110 | 23 | - | 1,75 | 7 | 10,2 |
ZS14000376R | 376 | M14 | 11 | 110 | 25 | - | 2 | 9 | 12 |
ZS16000376R | 376 | M16 | 12 | 110 | 25 | - | 2 | 9 | 14 |
ZS20000376R | 376 | M20 | 16 | 140 | 34 | - | 2,5 | 12 | 17,5 |
Popis:
- závitníky spirálové
Objednací číslo | DIN | D1 | D2 | L1 | L2 | L3 | P | a | ![]() |
ZS03000371SR | 371 | M3 | 3,5 | 56 | 5 | 18 | 0,5 | 2,7 | 2,5 |
ZS04000371SR | 371 | M4 | 4,5 | 63 | 7 | 21 | 0,7 | 3,4 | 3,4 |
ZS05000371SR | 371 | M5 | 6 | 70 | 8 | 25 | 0,8 | 4,9 | 4,2 |
ZS06000371SR | 371 | M6 | 6 | 80 | 10 | 30 | 1 | 4,9 | 5,0 |
ZS08000371SR | 371 | M8 | 8 | 90 | 13 | 35 | 1,25 | 6,2 | 6,8 |
ZS10000371SR | 371 | M10 | 10 | 100 | 15 | 39 | 1,5 | 8 | 8,5 |
ZS10000376SR | 376 | M10 | 7 | 100 | 15 | - | 1,5 | 8 | 8,5 |
ZS12000376SR | 376 | M12 | 9 | 110 | 18 | - | 1,75 | 7 | 10,2 |
ZS14000376SR | 376 | M14 | 11 | 110 | 20 | - | 2 | 9 | 12 |
ZS16000376SR | 376 | M16 | 12 | 110 | 20 | - | 2 | 9 | 14 |
ZS20000376SP | 376 | M20 | 16 | 140 | 25 | 2,5 | 12 | 17,5 |

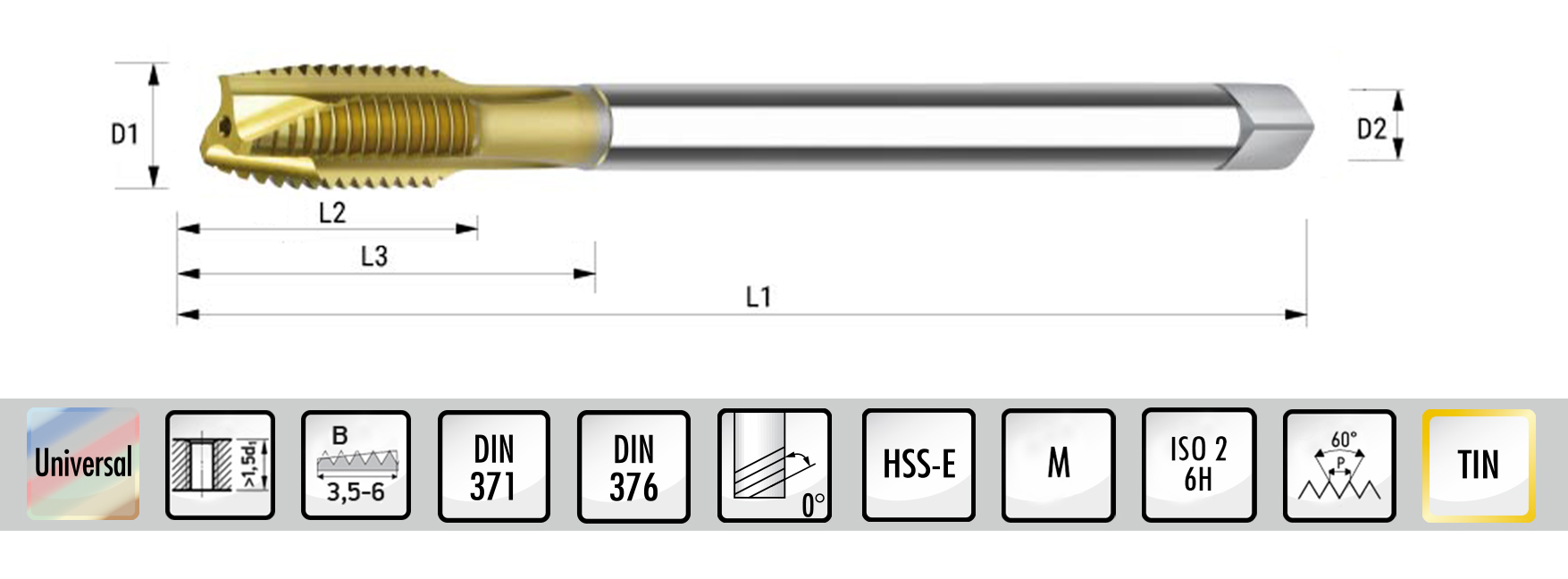

Popis:
- závitníky přímé s povlakem
Objednací číslo | DIN | D1 | D2 | L1 | L2 | L3 | P | a | ![]() |
1701.0030.00 | 371 | M3 | 3,5 | 56 | 11 | 18 | 0,5 | 2,7 | 2,5 |
1701.0040.00 | 371 | M4 | 4,5 | 63 | 13 | 21 | 0,7 | 3,4 | 3,4 |
1701.0050.00 | 371 | M5 | 6 | 70 | 15 | 25 | 0,8 | 4,9 | 4,2 |
1701.0060.00 | 371 | M6 | 6 | 80 | 17 | 30 | 1 | 4,9 | 5,0 |
1701.0080.00 | 371 | M8 | 8 | 90 | 20 | 35 | 1,25 | 6,2 | 6,8 |
1701.0100.00 | 371 | M10 | 10 | 100 | 22 | 39 | 1,5 | 8 | 8,5 |
1701.0120.00 | 376 | M12 | 9 | 110 | 24 | 44 | 1,75 | 7 | 10,2 |
1701.0160.00 | 376 | M16 | 12 | 110 | 27 | 44 | 2 | 9 | 14 |

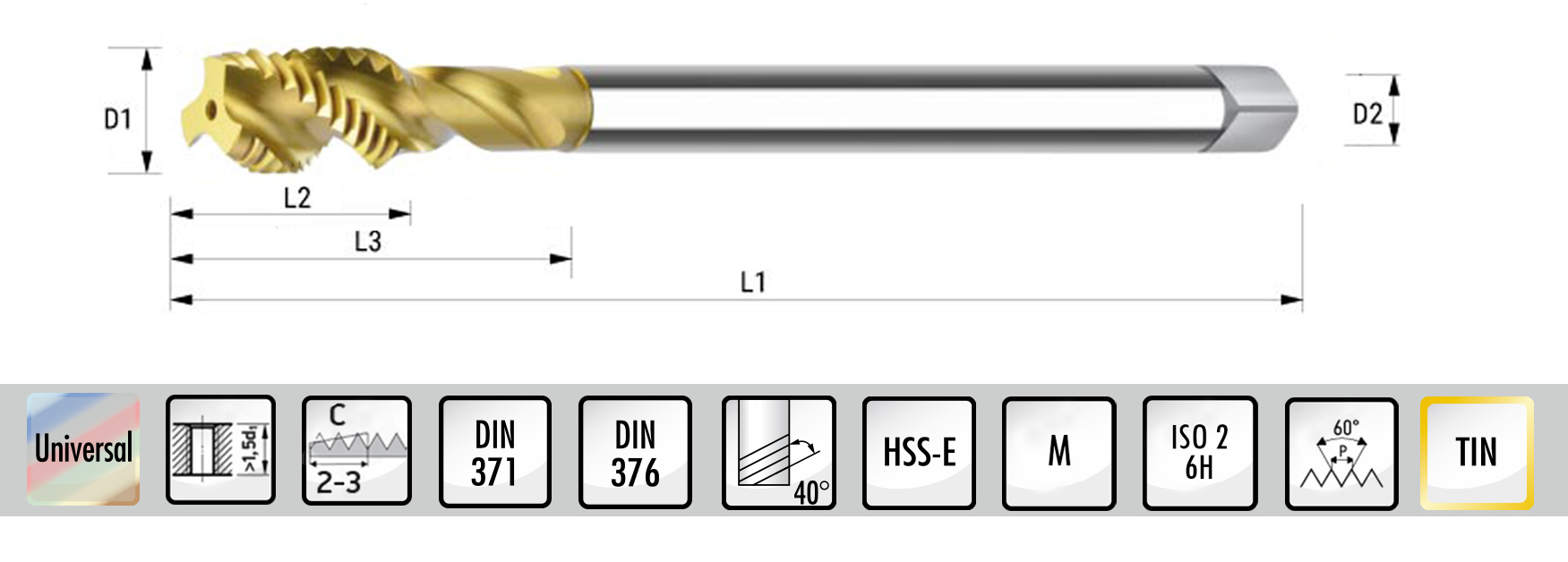

Popis:
- závitníky spirálové s povlakem
Objednací číslo | DIN | D1 | D2 | L1 | L2 | L3 | P | a | ![]() |
1702.0030.00 | 371 | M3 | 3,5 | 56 | 6 | 19 | 0,5 | 2,7 | 2,5 |
1702.0040.00 | 371 | M4 | 4,5 | 63 | 7 | 21 | 0,7 | 3,4 | 3,4 |
1702.0050.00 | 371 | M5 | 6 | 70 | 8 | 25 | 0,8 | 4,9 | 4,2 |
1702.0060.00 | 371 | M6 | 6 | 80 | 10 | 30 | 1 | 4,9 | 5,0 |
1702.0080.00 | 371 | M8 | 8 | 90 | 13 | 35 | 1,25 | 6,2 | 6,8 |
1702.0100.00 | 371 | M10 | 10 | 100 | 15 | 39 | 1,5 | 8 | 8,5 |
1702.0120.00 | 376 | M12 | 9 | 110 | 18 | 44 | 1,75 | 7 | 10,2 |
1702.0160.00 | 376 | M16 | 12 | 110 | 20 | 44 | 2 | 9 | 14 |
Popis:
- závitníky prodloužené spirálové
Objednací číslo | DIN | D1 | D2 | L1 | L2 | L3 | P | a | ![]() |
Fig |
033431 | 371 | M3 | 3,5 | 100 | 7 | 18 | 0,5 | 2,7 | 2,5 | 1 |
038702 | 371 | M4 | 4,5 | 125 | 8 | 21 | 0,7 | 3,4 | 3,3 | 1 |
710204 | 371 | M5 | 6 | 140 | 9 | 25 | 0,8 | 4,9 | 4,2 | 1 |
031413 | 371 | M6 | 6 | 160 | 10 | 30 | 1 | 4,9 | 5,0 | 1 |
038703 | 371 | M8 | 8 | 180 | 13 | 35 | 1,25 | 6,2 | 6,8 | 1 |
038701 | 371 | M10 | 10 | 200 | 15 | 39 | 1,5 | 8 | 8,5 | 1 |
038706 | 376 | M6 | 4,5 | 160 | 10 | - | 1 | 3,4 | 5 | 2 |
038707 | 376 | M8 | 6 | 180 | 13 | - | 1,25 | 4,9 | 6,8 | 2 |
038704 | 376 | M10 | 7 | 200 | 15 | - | 1,5 | 5,5 | 8,5 | 2 |
034530 | 376 | M12 | 9 | 220 | 18 | - | 1,75 | 7 | 10,2 | 2 |
038705 | 376 | M14 | 11 | 220 | 20 | - | 2 | 9 | 12 | 2 |
030041 | 376 | M16 | 12 | 220 | 20 | - | 2 | 9 | 14,0 | 2 |
037252 | 376 | M20 | 16 | 280 | 25 | - | 2,5 | 12 | 17,5 | 2 |
Popis:
- závitníky spirálové prodloužené s povlakem
Objednací číslo | DIN | D1 | D2 | L1 | L2 | L3 | P | a | ![]() |
Fig |
024896 | 371 | M3 | 3,5 | 100 | 7 | 18 | 0,5 | 2,7 | 2,5 | 1 |
024897 | 371 | M4 | 4,5 | 125 | 8 | 21 | 0,7 | 3,4 | 3,3 | 1 |
024898 | 371 | M5 | 6 | 140 | 9 | 25 | 0,8 | 4,9 | 4,2 | 1 |
017486 | 371 | M6 | 6 | 160 | 10 | 30 | 1 | 4,9 | 5,0 | 1 |
024899 | 371 | M8 | 8 | 180 | 13 | 35 | 1,25 | 6,2 | 6,8 | 1 |
024900 | 371 | M10 | 10 | 200 | 15 | 39 | 1,5 | 8 | 8,5 | 1 |
024911 | 376 | M6 | 4,5 | 160 | 10 | - | 1 | 3,4 | 5 | 2 |
024912 | 376 | M8 | 6 | 180 | 13 | - | 1,25 | 4,9 | 6,8 | 2 |
024913 | 376 | M10 | 7 | 200 | 15 | - | 1,5 | 5,5 | 8,5 | 2 |
024914 | 376 | M12 | 9 | 220 | 18 | - | 1,75 | 7 | 10,2 | 2 |
024915 | 376 | M14 | 11 | 220 | 20 | - | 2 | 9 | 12 | 2 |
024916 | 376 | M16 | 12 | 220 | 20 | - | 2 | 9 | 14,0 | 2 |
024917 | 376 | M20 | 16 | 280 | 25 | - | 2,5 | 12 | 17,5 | 2 |
